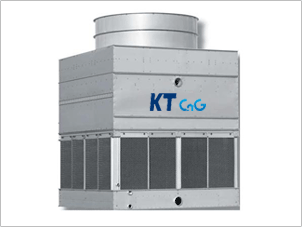

  • OPEN CIRCUIT TYPE COOLING TOWER

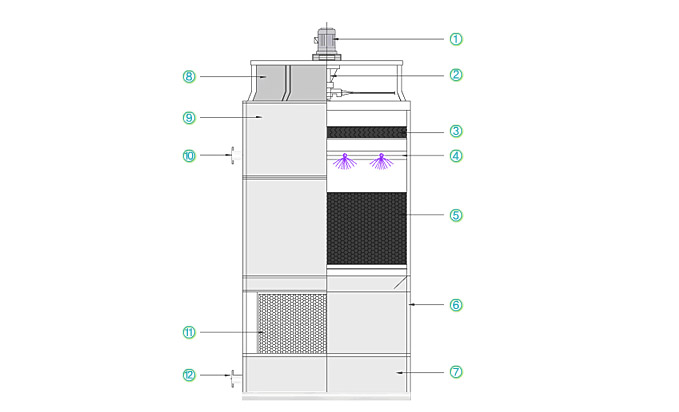

NO PART NAME NO PART NAME
1. MOTOR(모터) 2. SPPED REDUCER(감속기)
3. ELIMINATOR(비산방지판) 4. DISTRIBUTOR PIPE NOZZLE(노즐)
5. FILLER(충진물) 6. FRAME(FRP구조물)
7. COLD WATER BASIN(하부수조) 8. FAN STACK(팬)
9. CASING(FRP구조물) 10. IN-LET(흡입구)
11. LOUVER(흡입망) 12. OUT-LET(토출구)

특징

  • 효율이 높은 향류형 통풍방식과 수조 및 FAN의 조화로운 구조로 설치면적이 적고 제한된 공간내에서도 능력을 발휘할 수 있음
  • 고성능의 SIROCO FAN 을 사용하기 때문에 소음 및 진동을 문제시 하는 곳에 설치가 적합합니다.
  • 본체의 구조재료에 쓰이는 FRP나 아연용융도금 처리된 철대류는 기계강도가 뛰어나며, 내부식성을 도모할 수 있어TOWER의 수명이 길어집니다.
  • 다수의 FAN을 STEP CONTROL함으로써 용량제어 및 ENERGY절약을 기할 수 있으며, 경제적입니다.
  • 기계실, 지하실 등 밀폐된 실내에서 DISCHARGE DUCT를 사용하면 성능에 지장없이 능력을 발휘할 수 있음
  • 엄격한 품질 관리하에서 공장조립하므로 균일한 성능과 품질을 보증함
  • FAN, MOTOR, BELT의 조정도 모두 공장에서 행하므로 현장작업이 필요 없음
    또한 조립식이기 때문에 분해점검 및 보수작업 용이
  • 겨울철 운전시 동결방지를 대비해 전기히타를 설치할 수 있음

사양

기종 배 관 동력 음 량 외형치수
Inlet / Outlet cyerrlow Dran Wye-up 제품 중점 폭 길이 높이
KT-15 60 / 60 50 50 25 2 350 415 1207 914 2245
KT-20 3 380 425 2245
KT-25 3 395 440 2495
KT-30 5 490 840 2745
KT-40 80 / 80 50 50 25 5 520 670 1207 1800 2245
KT-50 5 600 680 2745
KT-60 7.5 615 765 2995
KT-70 100 / 100 50 50 25 7.5 715 1025 1207 2740 2495
KT-80 7.5 740 1060 2745
KT-90 10 605 1110 2995
KT-100 15 610 1115 3245
KT-120 100 / 100 50 50 25 7.5 * 2 1060 1415 1207 3650 2995
KT-150 150 / 150 60 60 60 30 1800 1635 2425 3650 3495
KT-180 30 1800 3200 3745
KT-200 40 2050 3400 3745
KT-250 200 /200 80 80 60 10 * 3 2100 3640 2425 3650 4100
KT-275 15 * 3 2245 3675 4350
KT-300 20 * 3 2540 4060 4350
KT-350 200 / 200 80 60 60 10 * 3 3000 5300 2425 5385 4100
KT-400 15 * 3 3340 5680 4350
KT-450 20 * 3 3640 5890 4350
KT-500 200*2/200*1 80 60 * 2 50 *2 30 * 2 4190 7310 2425 7330 4100
KT-550 30 * 2 4580 7730 4350
KT-600 40 * 2 5060 6200 4350
KT-700 200*2/200*2 60 * 2 60 * 2 50 *2 10 * 6 5370 7760 2425 10766 4100
KT-800 15 * 6 6490 9950 4350
KT-900 20 * 6 7160 10000 4350
KT-1000 250*2/250*2 60 * 2 60 * 2 50 *2 25 * 4 6720 13440 3000 11222 4505
KT-1100 30 * 4 6630 13560 4765
KT-1200 40 * 4 9710 14440 4755
